Подготовка поверхности
Монтаж трубной изоляции начинается с подготовки трубы. Поверхность очищают от грязи, пыли и острых заусенцев, которые могут повредить покрытие. Особое внимание — сварным швам и неровностям: они не должны прорезать изоляцию.
Специальная обработка поверхности не требуется, но чистота и гладкость трубы важны для плотной посадки трубки.
Подбор трубки
Внутренний диаметр трубки должен соответствовать наружному диаметру трубы. Не «натягивать» и не «болтать»: в первом случае изоляция деформируется, во втором остаётся зазор, в котором копится конденсат. Толщину стенки подбирают отдельно — по температуре носителя и требуемому термическому сопротивлению.
Порядок работ
- Очистите трубу от загрязнений и заусенцев.
- Подберите трубку по диаметру трубы.
- Наденьте трубку, продвигая её по длине.
- Перекройте стыки отрезков внахлёст (3–5 см).
- Защитите открытые участки от УФ.
Стыки и повороты
Стыки — самое уязвимое место изоляции. Их перекрывают внахлёст, чтобы не осталось щели. На поворотах трубку укладывают с плавным переходом, подрезая по месту, но сохраняя сплошность покрытия.
Пример. Трасса с поворотом: трубку надвигают на трубу до поворота, затем обходят изгиб отдельным отрезком с перекрытием. Место стыка перекрывают на 3–5 см, чтобы исключить мостик холода.
Арматура и фитинги

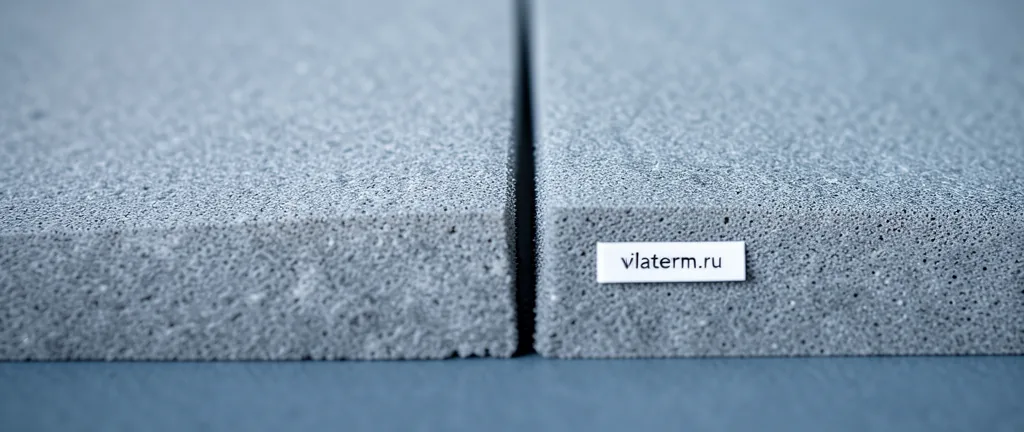

Арматуру, фитинги и фланцы изолируют отдельно, поскольку готовая трубка на них не садится. Для таких участков удобно применять полотна из вспененного полиэтилена или сегменты трубки. Главное — сохранить сплошность покрытия по всему узлу.
Ошибки
- Трубка не по диаметру — зазор или деформация.
- Стыки без перекрытия — щели и конденсат.
- Неизолированная арматура.
- Отсутствие защиты от УФ на открытых участках.

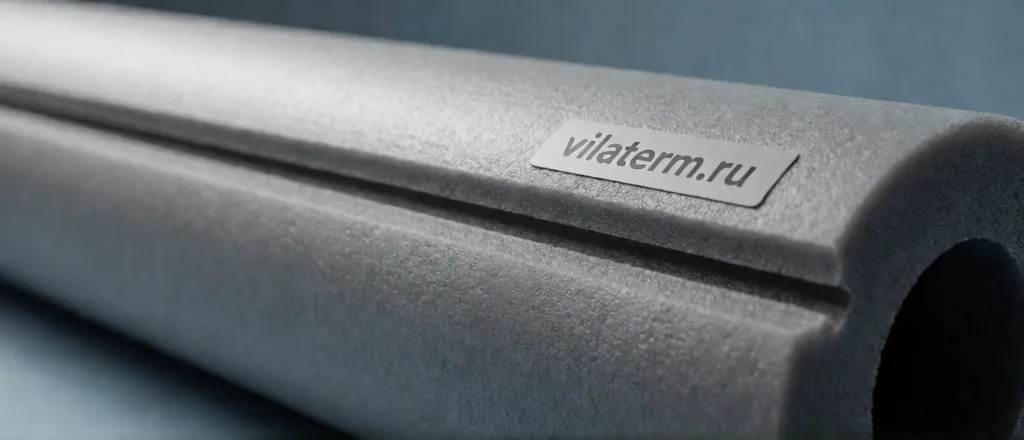

Почему вспененный полиэтилен
Трубная изоляция из вспененного полиэтилена удобна по нескольким причинам: она лёгкая, гибкая, влагостойкая и не требует специального инструмента при монтаже.
| Свойство | Роль |
|---|---|
| Замкнутая структура | Снижение теплопотерь и защита от конденсата |
| Влагостойкость | Работа во влажной среде |
| Эластичность | Плотная посадка на трубу |
| Простота монтажа | Без специального инструмента |
Практический вывод
- Подберите диаметр трубки по трубе.
- Очистите поверхность трубы.
- Уложите с перекрытием стыков.
- Защитите открытые участки от УФ.
Монтаж прост, но требует аккуратности на стыках и узлах. Именно качество стыков определяет, будет ли изоляция работать: разрыв сплошности сводит эффект к нулю и приводит к конденсату. Поэтому стыки всегда перекрывают, а арматуру изолируют отдельно.
Нормативные требования и контроль
Теплоизоляцию трубопроводов выполняют с учётом требований по тепловой защите и отоплению, вентиляции, водоснабжению. Толщину подбирают так, чтобы обеспечить нормируемые потери и защиту от конденсата.
| Требование | Реализация |
|---|---|
| Снижение потерь | Толщина стенки |
| Защита от конденсата | Сплошность и герметичность |
| Термостойкость | Материал в пределах режима |
| Защита от УФ | Для открытых участков |
Комбинация материалов
Пример. На прямых участках применяют готовую трубку, а на арматуре и фитингах — полотна. Такая комбинация обеспечивает сплошность покрытия по всей трассе и экономит время на сложных узлах.
На заметку. Контроль качества включает проверку сплошности покрытия, перекрытия стыков и изоляции арматуры. Эти простые проверки определяют, будет ли трасса работать без потерь и конденсата.
Короткий вывод
Монтаж трубной изоляции прост, но стыки и узлы требуют внимания. При правильном исполнении покрытие работает без потерь и конденсата на протяжении всего срока службы системы.
Особые случаи
Помимо стандартных прямых участков есть узлы, требующие особого подхода: повороты, тройники, переходы диаметров.
| Узел | Решение |
|---|---|
| Поворот | Обход отдельными отрезками с перекрытием |
| Тройник | Изоляция каждого отвода отдельно |
| Переход диаметров | Состыковка разных трубок с перекрытием |
| Крепления и опоры | Изоляция с сохранением сплошности |
Короткий вывод
- Пройдите прямые участки трубкой.
- Обойдите повороты отдельными отрезками.
- Изолируйте тройники и переходы.
- Сохраняйте сплошность на всём протяжении.
Именно на сложных узлах чаще всего теряется сплошность покрытия. Поэтому им уделяют не меньше внимания, чем прямым участкам: разрыв на узле сводит на нет эффект всей изоляции.
Частые вопросы
Как правило, нет: трубка держится за счёт плотной посадки.
Перекрытием внахлёст; при необходимости — герметизацией.
Изолировать отдельно, сохраняя сплошность.
При открытой прокладке — да.
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
- СП 50.13330.2012 «Тепловая защита зданий».
- ГОСТ 7076-99 «Материалы и изделия строительные теплоизоляционные. Метод определения теплопроводности».
- Технический паспорт и сертификаты на трубную изоляцию Вилатерм.
