От чего зависит толщина

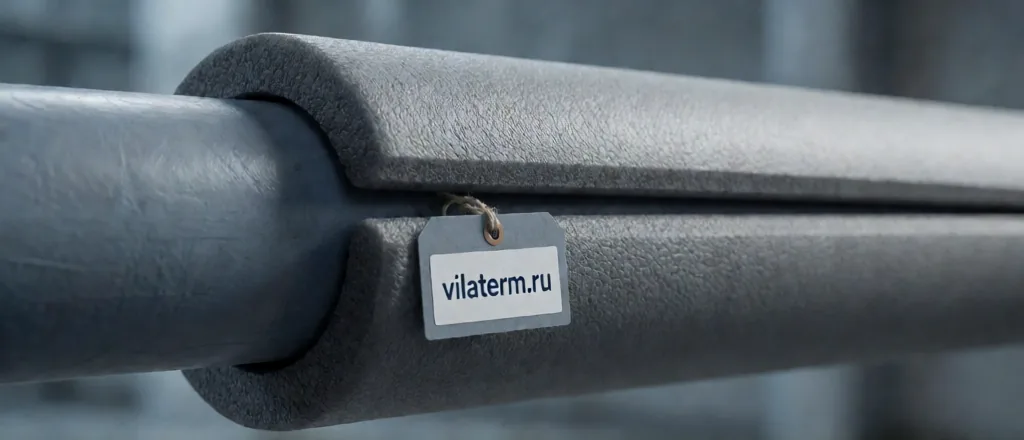

Толщина стенки трубной изоляции определяет, насколько эффективно узел защищает от теплопотерь и конденсата. На выбор влияют три группы факторов: температура теплоносителя, диаметр трубы и условия прокладки.
Чем выше температура носителя и чем больше разница температур с окружающей средой, тем больше нужна толщина. Для скрытой прокладки требования ниже, чем для открытой, где изоляция работает в более жёстких условиях.
Практические ориентиры
Для систем отопления и горячего водоснабжения толщину принимают больше, чем для холодного водоснабжения, — из-за перепада температур. Для холодных линий с риском конденсата важна не только толщина, но и герметичность стыков: даже толстая изоляция с разрывами не спасёт от «плачущей» трубы.
Не стоит выбирать самую тонкую изоляцию «чтобы сэкономить»: разница в цене невелика, а последствия недостаточной толщины — конденсат, коррозия и повторный ремонт. Расчёт по толщине окупается с первого сезона.
Сначала диаметр, потом толщина
- Подберите внутренний диаметр трубки по наружному диаметру трубы.
- Определите требуемое термическое сопротивление по задаче.
- Выберите толщину стенки, обеспечивающую это сопротивление.
- Проверьте условия: открытая прокладка требует защиты от УФ.
Маркировка вида «25/13» означает внутренний диаметр под трубу и толщину стенки. При заказе уточняйте, что означает каждое число, чтобы не получить изоляцию не той толщины.
Толщина и конденсат
Конденсат на холодных трубах образуется из-за контакта влажного воздуха с холодной поверхностью. Чем выше термическое сопротивление изоляции, тем меньше теплоприток к трубе и тем ниже риск конденсации на её поверхности. Поэтому для линий ХВС, кондиционирования и холодильных трубопроводов толщину берут с запасом.
Пример. Труба ХВС 25 мм: тонкая изоляция может не дать нужного эффекта, и труба будет «плакать». Берут трубку с достаточной толщиной стенки и герметично перекрывают стыки — тогда конденсат не появляется.
Сводная таблица
| Линия | Толщина стенки |
|---|---|
| Отопление, ГВС (до +60 °C) | Повышенная |
| ХВС без риска конденсата | Стандартная |
| ХВС с риском конденсата | Повышенная + герметичные стыки |
| Кондиционирование, холодильные линии | Увеличенная |
Ошибки
- Тонкая изоляция на холодной линии — конденсат.
- Толстая, но с разрывами на стыках — эффект теряется.
- Игнорирование защиты от УФ на открытых участках.
- Подбор только по цене, без учёта задачи.
Как подходить к выбору по шагам
Выбор толщины кажется простым, но на практике удобно идти по алгоритму, чтобы не упустить условия эксплуатации.
- Определите назначение линии: отопление, ГВС, ХВС, кондиционирование.
- Установите температуру носителя и разницу с окружающей средой.
- Подберите диаметр трубки под трубу.
- Выберите толщину стенки по требуемому термическому сопротивлению.
- Проверьте условия прокладки и необходимость защиты от УФ.
Пример выбора
Пример. Линия ГВС с трубой 25 мм и температурой носителя около +60 °C. Диаметр трубки — под трубу 25 мм, толщина — повышенная, чтобы снизить теплопотери и не допустить перегрева поверхности. Стыки перекрывают, открытые участки защищают от УФ.
Для линии ХВС с риском конденсата подход иной: важна не столько «гонка за толщиной», сколько сочетание достаточной толщины и герметичности стыков. Тонкая изоляция с зазорами здесь проиграет даже при меньшем номинальном сопротивлении.
Как толщина влияет на температуру поверхности
Толщина стенки напрямую влияет на температуру наружной поверхности изоляции. Чем толще слой, тем ближе поверхность к температуре окружающей среды и тем ниже риск конденсата на холодных линиях и перегрева — на горячих.
| Линия | Что даёт увеличение толщины |
|---|---|
| Холодная (ХВС, кондиционирование) | Снижение риска конденсата |
| Тёплая (ГВС) | Снижение теплопотерь |
| Горячая (отопление) | Снижение потерь и температуры поверхности |
Практический вывод
Не существует одной «универсальной» толщины: она выбирается под линию. Для холодных линий критичны и толщина, и герметичность; для горячих — в первую очередь термическое сопротивление. Поэтому в проекте толщину указывают отдельно для каждого типа сети, а не «единым значением».
На заметку. Если сомневаетесь в расчёте, запросите консультацию у производителя: подбор по параметрам сети занимает минуты и снижает риск ошибки.
Частые вопросы
Оба фактора. Материал задаёт свойства, толщина — термическое сопротивление.
Зависит от задачи: для защиты от конденсата на холодных трубах берут достаточную толщину и герметизируют стыки.
Около +60 °C для вспененного полиэтилена.
Для ответственных систем — да, по проекту и нормативам тепловой защиты.
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий».
- СП 50.13330.2012 «Тепловая защита зданий».
- СП 124.13330.2012 «Тепловые сети».
- ГОСТ 7076-99 «Материалы и изделия строительные теплоизоляционные. Метод определения теплопроводности».
- Технический паспорт и сертификаты на трубную изоляцию Вилатерм.
