Принцип подбора

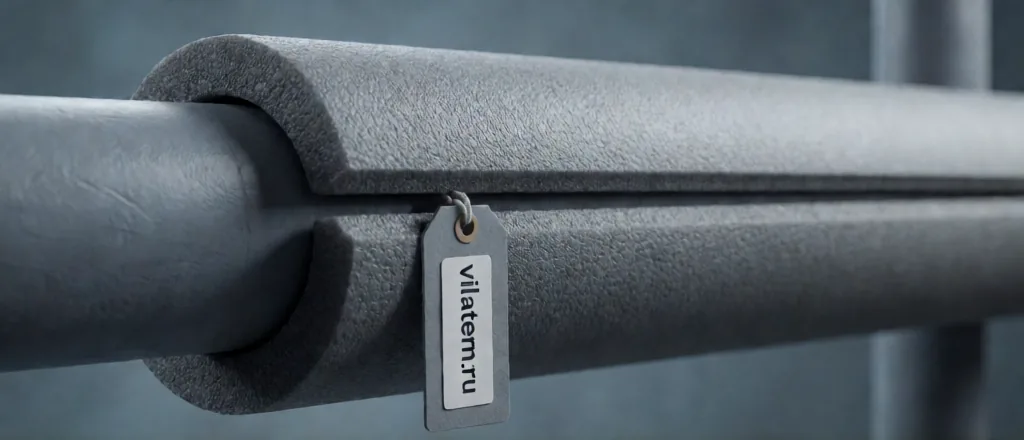

Трубная изоляция — это готовая гибкая трубка, которую надевают на трубу. Поэтому первое и главное правило: внутренний (проходной) диаметр трубки должен соответствовать наружному диаметру трубы. Не натягивать, не «раздувать» — подбирать по размеру.
Почему это важно, а не придирка: изоляция работает за счёт плотного прилегания к трубе. Если трубка «болтается», между ней и трубой остаётся воздушный зазор, в котором на холодных линиях скапливается конденсат, а на горячих — растут потери тепла и появляются «продувы». Если трубка растянута с разрывом или деформацией, нарушается сплошность изоляционного слоя — и эффект снова теряется.
Второй параметр — толщина стенки. Он определяет термическое сопротивление и подбирается отдельно, по температуре носителя и условиям прокладки. Про это подробнее в статье «Как выбрать толщину трубной теплоизоляции».
Как читать маркировку 25/13
В каталогах и спецификациях изоляцию для труб обозначают парой чисел через дробь. Первое число — внутренний диаметр под трубу (точнее, диаметр проходного отверстия, соответствующий наружному диаметру трубы), второе — толщина стенки. Например, обозначение 25/13 читается как трубка под трубу диаметром 25 мм с толщиной стенки 13 мм.
Уточнение. Обозначения у разных производителей могут незначительно отличаться. При заказе всегда сверяйте, что означает каждое число, — чтобы не получить изоляцию не той толщины.
Соответствие диаметров
Ассортимент трубной изоляции из вспененного полиэтилена охватывает широкий диапазон — от малых трубопроводов до диаметров 160 мм и более. Ниже — ориентировочный принцип выбора по задаче.
| Тип линии | Что важно при подборе |
|---|---|
| Отопление, ГВС | Толщина стенки достаточная под температуру (до +60 °C для вспененного ПЭ) |
| ХВС, защита от конденсата | Герметичность стыков и достаточная толщина |
| Кондиционирование, холодильные линии | Увеличенная толщина стенки, сплошное покрытие |
| Скрытая прокладка | Соответствие диаметра трубе, перекрытие стыков |
| Открытая прокладка | Дополнительно — защита от УФ |
Диаметр и толщина стенки — не одно и то же
Опытные монтажники иногда путают эти параметры. Проходной диаметр отвечает на вопрос «сядет ли трубка на эту трубу». Толщина стенки отвечает на вопрос «насколько хорошо она будет изолировать». Можно идеально подобрать диаметр и при этом взять слишком тонкую стенку — и получить конденсат или теплопотери.
Практическое правило: сначала подбираем диаметр «по трубе», затем толщину «по задаче». Для горячих линий и линий с риском конденсата толщину берут с запасом. Верхний предел эксплуатации вспененного полиэтилена — около +60 °C; для более высоких температур подбирают другой материал.
Монтаж и перекрытие стыков
Монтаж прост, но именно стыки определяют, будет ли изоляция работать. Последовательность такая:
- Очистить трубу от грязи, пыли и острых заусенцев.
- Надеть трубку на трубу, продвигая её по длине.
- На стыках отдельных отрезков сделать перекрытие внахлёст (ориентировочно 3–5 см).
- При необходимости герметизировать стык и защитить изоляцию от УФ на открытых участках.
Арматуру, фитинги и фланцы изолируют отдельно, следя за сплошностью покрытия. Разрыв сплошности на стыке — это мостик холода и место будущего конденсата.
Частые ошибки
- Натянуть трубку меньшего диаметра — изоляция деформируется и рвётся.
- Смонтировать стыки «впритык» без перекрытия — появляется щель.
- Взять тонкую стенку на холодную линию — образуется конденсат.
- Оставить изоляцию открытой под солнцем без защиты — материал стареет.
Чем отличается от других решений для труб
Трубную изоляцию из вспененного полиэтилена часто сравнивают с другими способами утепления трасс. Чтобы выбор был осознанным, полезно понимать различия по назначению.
| Решение | Особенность | Когда уместно |
|---|---|---|
| Гибкая трубка из вспененного ПЭ | Готовая изоляция, монтаж без крепежа, защита от конденсата | Инженерные сети ХВС/ГВС/отопления, кондиционирование |
| Рулонная изоляция | Требует обёртывания и фиксации | Крупные диаметры, нестандартные участки |
| Фольгированная трубка | Дополнительное отражение тепла | Горячие линии, ограничение по толщине |
Ключевое преимущество готовой трубки — скорость и предсказуемость монтажа: она садится на трубу и сразу образует сплошной слой. Именно поэтому её массово используют на инженерных сетях.
Частые вопросы
Не рекомендуется: натяг и разрывы нарушают сплошность, а значит, ухудшают изоляцию и создают места для конденсата.
Перекрытием внахлёст; при необходимости применяют герметизацию стыка.
Около +60 °C для вспененного полиэтилена.
Оба параметра: диаметр должен совпасть с трубой, толщина — обеспечить нужное термическое сопротивление.
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий».
- СП 124.13330.2012 «Тепловые сети».
- СП 50.13330.2012 «Тепловая защита зданий».
- ГОСТ 7076-99 «Материалы и изделия строительные теплоизоляционные. Метод определения теплопроводности».
- Технический паспорт и сертификаты на трубную изоляцию Вилатерм.
