Особенность холодильных линий
Трубопроводы кондиционирования и холодильных установок работают при низких температурах хладагента. Это принципиально отличает их от сетей отопления: здесь главная задача изоляции — не снизить теплопотери, а предотвратить конденсат и наледь на поверхности трубы.
Если изоляция не справляется, влага из воздуха оседает на холодной трубе, а при отрицательных температурах замерзает. Наледь разрушает покрытие и сводит работу изоляции к нулю.
Риск конденсата и наледи
Ключевое требование для холодильных линий — сплошность изоляции по всей длине. Даже небольшой разрыв становится местом конденсации, откуда влага распространяется под покрытием. Поэтому для таких линий применяют увеличенную толщину стенки и тщательно герметизируют стыки.
Материал и толщина
| Параметр | Рекомендация |
|---|---|

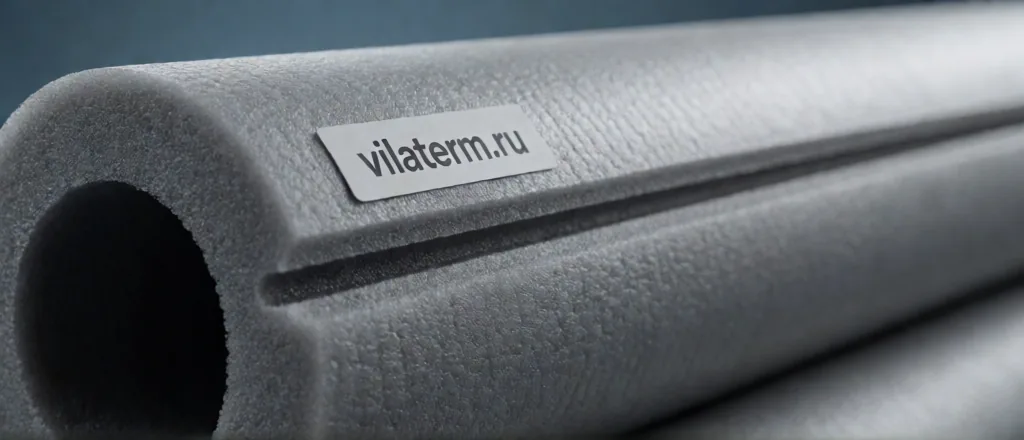

| Материал | Вспененный полиэтилен (замкнутая структура) |
| Толщина стенки | Увеличенная |
| Стыки | Герметичные, с перекрытием |
| Покрытие | При необходимости — защита от УФ |
Монтаж
- Очистите трубу от загрязнений.
- Наденьте изоляцию увеличенной толщины.
- Герметично перекройте все стыки.
- Изолируйте арматуру и вентили отдельно.
Пример. Фреоновая линия кондиционера: трубку надевают по всей длине без разрывов, на стыках — перекрытие и герметизация. В результате ни конденсата, ни наледи даже при работе в режиме охлаждения в жарком влажном помещении.
Ошибки
- Недостаточная толщина — конденсат на поверхности.
- Разрывы и непроклеенные стыки — влага под покрытием.
- Неизолированные вентили и фитинги.
- Использование материалов без замкнутой структуры.
Сравнение с изоляцией отопления
Холодильные линии и системы отопления схожи по конструкции, но требуют разных акцентов при изоляции. В отоплении главное — снизить теплопотери; в холодильных линиях — не допустить конденсата и наледи. Разница определяет и толщину, и требования к герметичности.
| Линия | Главная задача | Акцент |
|---|---|---|
| Отопление, ГВС | Снизить потери тепла | Толщина стенки |
| Кондиционирование, холод | Не допустить конденсата | Герметичность и сплошность |
Практические рекомендации по объекту
- Уточните температуру хладагента и условия среды — от этого зависит толщина.
- Предусмотрите сплошную изоляцию по всей длине линии.
- Отдельно изолируйте вентили, фитинги и места соединений.
- При открытой прокладке защитите изоляцию от УФ.
- После монтажа проверьте отсутствие разрывов и зазоров.
Для холодильного оборудования ошибки обходятся особенно дорого: конденсат и наледь разрушают изоляцию изнутри, и узел приходится переделывать. Поэтому на таких линиях не экономят ни на толщине, ни на герметичности стыков.
Пример из практики. Линия кондиционера, проходящая через влажное помещение: изоляция увеличенной толщины, все стыки перекрыты и герметизированы, вентили изолированы отдельно. Через сезон эксплуатации поверхность изоляции остаётся сухой, наледь не образуется.
Конструкция изоляционного слоя
Изоляционный слой холодильной линии — это не просто надетая трубка. Это система, где важно всё: материал, толщина, герметичность продольных и поперечных стыков, изоляция арматуры.
| Элемент | Назначение |
|---|---|
| Основная трубка | Снижение теплопритока, барьер для конденсата |
| Продольные стыки | Герметизация по длине |
| Поперечные стыки | Перекрытие отрезков |
| Изоляция арматуры | Закрытие мест конденсации |
| Защита от УФ | Для открытых участков |
Приёмка изоляции
- Проверьте сплошность покрытия по всей длине линии.
- Убедитесь, что все стыки перекрыты и герметизированы.
- Проверьте изоляцию вентилей и фитингов.
- Оцените необходимость защиты открытых участков от УФ.
Эти проверки просты, но именно они определяют, будет ли линия работать без конденсата. На холодильных системах дешевле потратить время на приёмку, чем переделывать изоляцию после появления наледи.
Краткие выводы
- Главная задача изоляции холодильных линий — предотвратить конденсат и наледь.
- Толщину принимают увеличенную, по расчёту и проекту.
- Сплошность и герметичность стыков критичны.
- Арматуру и фитинги изолируют отдельно.
Если все эти условия соблюдены, линия работает без конденсата даже во влажных помещениях. Ошибки же обходятся дорого: разрушенную изнутри изоляцию приходится полностью заменять.
Частые вопросы
Влага под изоляцией замерзает и разрушает покрытие, сводя изоляцию к нулю.
Как правило, увеличенная — по расчёту и проекту.
Да, при подборе достаточной толщины и герметичных стыков.
Обязательно: это частые места конденсации.
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
- СП 50.13330.2012 «Тепловая защита зданий».
- ГОСТ 7076-99 «Материалы и изделия строительные теплоизоляционные. Метод определения теплопроводности».
- Технический паспорт и сертификаты на трубную изоляцию Вилатерм.
