Конструкция профилей

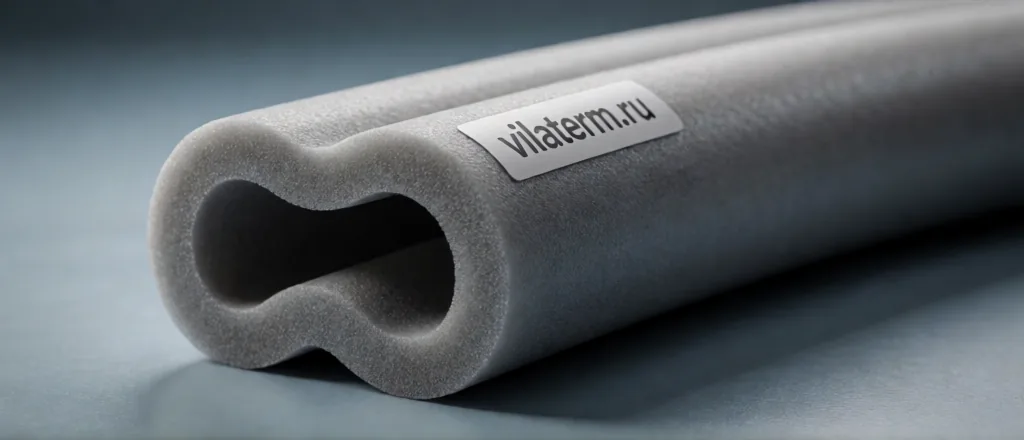

Вилатерм выпускается в двух исполнениях. Полнотелый жгут имеет монолитное круглое сечение. Пустотелый жгут имеет внутренний канал, то есть представляет собой профиль с полостью внутри. Внешне это заметно только на торце, но разница в работе шва — принципиальная.
Парные размеры пустотелого исполнения обозначают как «наружный/внутренний»: например, 50/27 — наружный диаметр 50 мм, диаметр канала 27 мм.
Упругая деформация и ход
Внутренний канал даёт шнуру дополнительный ход на сжатие и растяжение. Материал за счёт полости может принимать большие подвижки, не выдавливаясь из шва. Именно поэтому пустотелый профиль применяют там, где подвижки значительны, а ширина шва неравномерна.
Полнотелый жгут, в свою очередь, проще и предсказуемее для швов стабильной геометрии. Он обеспечивает требуемое обжатие и хорошо работает в оконных и межпанельных стыках стандартной ширины.
Диапазоны ширин швов
| Тип шва | Рекомендуемый профиль |
|---|---|
| Узкий шов стабильной ширины | Полнотелый |
| Оконный / межпанельный стык стандартной ширины | Полнотелый |
| Широкий шов с большими подвижками | Пустотелый |
| Неравномерная геометрия шва | Пустотелый |
Когда что выбирать
- Определите ширину шва и характер подвижек.
- Если шов узкий и стабильный — подойдёт полнотелый жгут.
- Если шов широкий, неравномерный или с большими подвижками — выбирайте пустотелый.
- В обоих случаях диаметр принимают примерно на 20 % больше ширины шва.
Пример. Шов шириной 20 мм с ровной геометрией: достаточно полнотелого жгута около 25 мм. Тот же шов, но с подвижками и неровными краями: лучше взять пустотелый профиль, который компенсирует изменения ширины без потери герметичности.
Сравнительная таблица
| Параметр | Полнотелый | Пустотелый |
|---|---|---|
| Сечение | Монолитное | С внутренним каналом |
| Обозначение | Например, 50 | Например, 50/27 |
| Ход на сжатие | Стандартный | Увеличенный |
| Применение | Швы стандартной ширины | Широкие швы, большие подвижки |
Ошибки выбора
- Применять полнотелый жгут в широком шве с подвижками.
- Подбирать диаметр без учёта обжатия (менее 25 %).
- Оставлять узел без защиты от УФ в наружных швах.
Размеры и парные обозначения
Полнотелые жгуты выпускаются диаметрами 6, 8, 10, 12, 15, 20, 25, 30, 35, 40, 50, 60, 70, 80 и 100 мм. Пустотелые исполнения имеют парные размеры: 20/8, 30/8, 40/15, 50/27, 60/40, 80/40, 80/50 мм, где первое число — наружный диаметр, второе — диаметр внутреннего канала.
| Обозначение | Наружный диаметр | Канал |
|---|---|---|
| 20/8 | 20 мм | 8 мм |
| 30/8 | 30 мм | 8 мм |
| 40/15 | 40 мм | 15 мм |
| 50/27 | 50 мм | 27 мм |
| 60/40 | 60 мм | 40 мм |
| 80/40 | 80 мм | 40 мм |
| 80/50 | 80 мм | 50 мм |
Диаметр шнура принимают примерно на 20 % больше ширины шва. Так обеспечивается обжатие, при котором материал удерживается в шве и работает как уплотнитель.
Совместимость и защита
Оба исполнения изготавливают из вспененного полиэтилена, который химически совместим с полиуретановыми герметиками и обладает высокой адгезией к ним. В наружных швах узел закрывают герметиком — он защищает полиэтилен от ультрафиолета и осадков.
Долговечность и защита узла
В защищённых от ультрафиолета узлах материалы из вспененного полиэтилена служат десятилетиями. Срок службы в оконных конструкциях без прямого УФ превышает 30 лет. Для наружных швов узел закрывают полиуретановым герметиком, который берёт на себя атмосферные воздействия.
Важно помнить, что долговечность определяется корректностью подбора и монтажа, а не только свойствами отдельного материала. Правильное обжатие, непрерывность уплотнения и защита от УФ — три условия, без которых даже качественный шнур не сработает.
Примеры применения по типам швов
Оконный шов. Зазор между оконной рамой и проёмом стабильной ширины уплотняют полнотелым жгутом: он даёт нужное обжатие и не требует внутреннего канала.
Межпанельный шов. Если ширина стыка меняется по длине, применяют пустотелый жгут — он компенсирует неравномерность и подвижки без потери герметичности.
Деформационный шов. При значительных подвижках пустотелый профиль работает как упругий компенсатор, а поверх него наносят полиуретановый герметик.
Частые вопросы
Пустотелый имеет внутренний канал, который увеличивает упругую деформацию и позволяет компенсировать большие подвижки.
Наружный диаметр 50 мм, внутренний канал 27 мм.
Для широких швов, швов с большими подвижками и неравномерной геометрии.
Примерно на 20 % больше ширины шва.
- СП 71.13330.2017 «Изоляционные и отделочные покрытия».
- СП 29.13330.2011 «Полы».
- ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия».
- Технический паспорт и сертификаты на Вилатерм.
