Конструкция пустотелого жгута

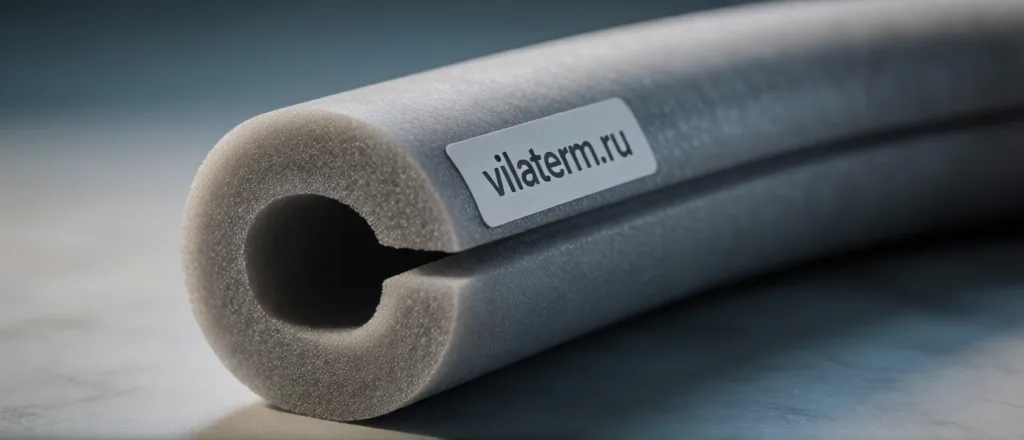

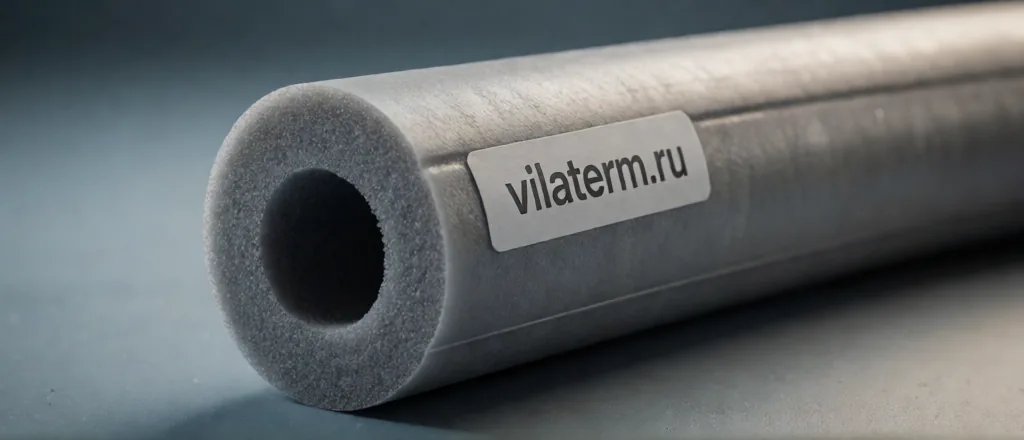

Пустотелый Вилатерм — уплотнительный шнур из вспененного полиэтилена с внутренним каналом. Наружный диаметр задаёт посадку в шов, а канал обеспечивает дополнительный ход на сжатие и растяжение. Внешне профиль отличается от полнотелого только на торце, но в работе разница существенная.
Парные размеры обозначают как «наружный/внутренний»: например, 50/27 — наружный 50 мм, канал 27 мм. Такая конструкция позволяет шнуру работать в широком диапазоне деформаций шва.
Критерии выбора
Пустотелое исполнение выбирают, когда шов широкий, его геометрия неравномерна или подвижки конструкции слишком велики для полнотелого шнура. Внутренний канал даёт дополнительный ход, поэтому материал не выдавливается и не теряет герметичности.
| Ситуация | Рекомендация |
|---|---|
| Широкий шов | Пустотелый |
| Неравномерная ширина | Пустотелый |
| Большие подвижки | Пустотелый |
| Узкий стабильный шов | Достаточно полнотелого |
Парные размеры и подбор
Пустотелые размеры охватывают ряд 20/8, 30/8, 40/15, 50/27, 60/40, 80/40, 80/50 мм. Сечение шнура принимают примерно на 20 % больше ширины шва — это обеспечивает обжатие более 25 %.
Пример. Шов шириной 50 мм с подвижками от температурного расширения: пустотелый 60/40 даёт дополнительный ход и работает как упругий компенсатор, а полиуретановый герметик поверх герметизирует узел и защищает от УФ.
Где применяют
- Деформационные швы бетонных и железобетонных конструкций;
- межпанельные швы крупнопанельных зданий с большой шириной стыка;
- швы с неравномерной геометрией;
- узлы совместно с полиуретановой гидроизоляцией.
Сравнение с полнотелым
| Параметр | Полнотелый | Пустотелый |
|---|---|---|
| Сечение | Монолитное | С внутренним каналом |
| Ход на сжатие | Стандартный | Увеличенный |
| Температура | −40…+60 °C | −40…+60 °C |
| Совместимость с ПУ | Да | Да |
| Применение | Швы стандартной ширины | Широкие швы, подвижки |
Монтаж
- Подготовьте шов: очистите, удалите разрушенные фрагменты.
- Уложите шнур с обжатием, обеспечив непрерывность.
- Заполните шов полиуретановым герметиком или мастикой.
- Проверьте геометрию и отсутствие пустот.
Пустотелое исполнение удобно тем, что не требует дополнительных приспособлений при монтаже: шнур плотно садится в шов, а канал «работает» при подвижках.
Как определить необходимость пустотелого профиля
Решение принимают по двум параметрам: ширина шва и величина подвижек. Если хотя бы один из них значителен, пустотелый профиль предпочтительнее.
| Ширина / подвижки | Малые | Большие |
|---|---|---|
| Узкий шов | Полнотелый | Полнотелый или пустотелый |
| Широкий шов | Пустотелый | Пустотелый |
Пример. Деформационный шов шириной 40 мм с подвижками: полнотелый жгут может не обеспечить нужный ход, поэтому выбирают пустотелый профиль 50/27. Он плотно садится в шов и компенсирует перемещения.
Преимущества пустотелого исполнения
- Повышенная упругая деформация за счёт канала;
- работа при неравномерной геометрии шва;
- совместимость с полиуретановой гидроизоляцией;
- стойкость к влаге и перепадам температур.
Итог
Пустотелый Вилатерм выбирают, когда шов широкий, его геометрия нестабильна или подвижки велики. Во всех этих случаях внутренний канал даёт материалу дополнительный ресурс, который и обеспечивает герметичность узла на долгие годы.
Долговечность и защита
Как и полнотелый профиль, пустотелый Вилатерм влагостоек, морозостоек и химически совместим с полиуретановыми герметиками. В защищённых узлах он служит десятилетиями, а в наружных швах его закрывают герметиком для защиты от ультрафиолета.
На заметку. Долговечность узла определяется не только профилем, но и качеством монтажа: обжатием, непрерывностью укладки и защитой от УФ. Поэтому выбор профиля — лишь первый шаг к надёжному шву.
Практический вывод
Пустотелый профиль нужен там, где подвижки и ширина шва превышают возможности полнотелого жгута. Если вы сомневаетесь, какое исполнение подойдёт, ориентируйтесь на максимальную ширину шва и характер деформаций: для широких и подвижных швов пустотелый профиль — более надёжное решение.
Частые вопросы
Внутренним каналом, который увеличивает упругую деформацию и позволяет компенсировать большие подвижки.
Наружный диаметр 50 мм, внутренний канал 27 мм.
Для широких швов, швов с большими подвижками и неравномерной геометрии.
Да, вспененный полиэтилен химически совместим с ПУ и обладает высокой адгезией к нему.
- СП 71.13330.2017 «Изоляционные и отделочные покрытия».
- СП 29.13330.2011 «Полы».
- СП 28.13330.2017 «Защита строительных конструкций от коррозии».
- ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия».
- Технический паспорт и сертификаты на Вилатерм.
