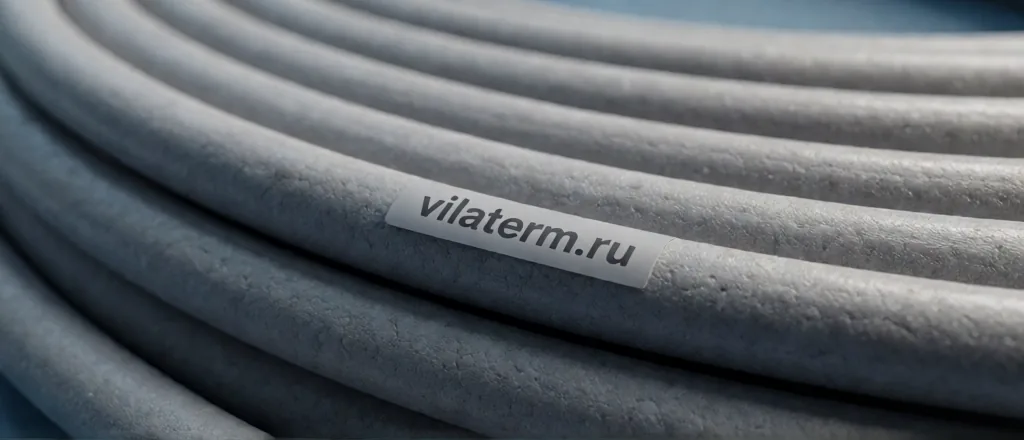

Исходные данные
Деформационный шов работает на подвижки, поэтому диаметр жгута здесь критичен. Прежде чем что-то выбирать, соберите исходные данные: ширину шва (номинальную и максимальную), глубину, расчётные подвижки, а также предполагаемый способ герметизации.
Если шов будет закрываться полиуретановым герметиком, нужно учесть, что над жгутом должно остаться место под слой герметика. Глубина посадки жгута — такой же важный параметр, как и диаметр.
Правило обжатия
Сечение шнура принимают примерно на 20 % больше ширины шва. Это обеспечивает обжатие более 25 % — материал работает в упругой зоне, удерживается в шве и передаёт усилие на герметик. Ошибка в меньшую сторону означает негерметичный шов, в большую — выдавливание герметика.
Пример расчёта
| Ширина шва | Ориентировочный диаметр | Тип профиля |
|---|---|---|
| 20 мм | ~25 мм | Полнотелый |
| 30 мм, неровный | 40/15 | Пустотелый |
| 50 мм, подвижки | 60/40 | Пустотелый |
| 70 мм, большие подвижки | 80/50 | Пустотелый |
Пример. Шов шириной 50 мм с подвижками от температурного расширения. Полнотелого жгута недостаточно — пустотелый 60/40 даёт дополнительный ход на сжатие и растяжение, а полиуретановый герметик поверх закрывает узел от УФ.
Совместная работа с герметиком
После укладки жгута шов заполняют полиуретановым герметиком или мастикой. Полиэтилен имеет превосходную адгезию к полиуретану, поэтому узел работает как единое целое. Герметик защищает жгут от ультрафиолета и атмосферных осадков, а шнур компенсирует подвижки.
Последствия ошибок
- Диаметр мал: продувание, протечки, разрыв герметика.
- Диаметр велик: выдавливание герметика, деформация шва.
- Полнотелый вместо пустотелого: недостаточный ход при подвижках.
Проверка на объекте
- Сделайте пробную укладку: шнур должен входить плотно, с усилием.
- Проверьте, что жгут не выдавливается из шва.
- Убедитесь, что над жгутом есть место под герметик.
- Контролируйте непрерывность укладки на углах и примыканиях.
Нормативная база и требования к шву
При подборе диаметра недостаточно ориентироваться только на геометрию. Деформационный шов должен отвечать требованиям к влагостойкости, сжимаемости и упругой деформации материала. Сжатие более 25 % — не пожелание, а условие работы уплотнителя.
| Требование | Смысл для подбора |
|---|---|
| Влагостойкость | Материал не разрушается от влаги в шве |
| Сжимаемость | Воспринимает обжатие при подвижках |
| Упругая деформация | Восстанавливает форму после нагрузки |
| Сжатие более 25 % | Обеспечивает удержание в шве |
| Совместимость с ПУ | Работа с полиуретановым герметиком |
Как геометрия влияет на выбор профиля
Ровный шов постоянной ширины — идеальный случай для полнотелого жгута. Но на реальных объектах ширина часто «гуляет»: панели установлены с отклонениями, шов сужается и расширяется. В таких местах полнотелый профиль либо не даёт нужного обжатия на широких участках, либо переобжат на узких.
Пустотелый профиль сглаживает эту неравномерность за счёт внутреннего канала. Поэтому при любых сомнениях в стабильности геометрии шва выбирают пустотелое исполнение — это снижает риск разгерметизации.
Пример. Ремонт старого межпанельного шва: после расшивки ширина колеблется от 25 до 40 мм. Полнотелый жгут здесь не подходит — берут пустотелый профиль, рассчитанный на максимальную ширину, чтобы обеспечить герметичность по всей длине.
Разбор ошибок на примерах
- Шов 15 мм, взяли шнур 15 мм. Обжатия нет — уплотнитель не держится, герметик не работает.
- Шов 40 мм с подвижками, взяли полнотелый 45 мм. Недостаточный ход — при расширении шнур выдавливает герметик.
- Шов 25 мм, взяли 50 мм. Избыточный диаметр — шов «распирает», герметик не ложится ровно.
Каждая из этих ошибок приводит к разгерметизации узла в первые годы эксплуатации. Правило «+20 %» и выбор профиля по подвижкам снимают большинство проблем ещё на этапе подбора.
Частые вопросы
Как правило нет: уплотнение работает как единый элемент, и два шнура не дают нужного обжатия. Используйте один шнур подходящего диаметра.
Оба параметра. Шнур задаёт геометрию и упругость, герметик обеспечивает влаго- и УФ-защиту.
Ориентируйтесь на максимальную ширину и выбирайте пустотелое исполнение.
Не «на всякий случай», а по расчёту: ориентир — +20 % к ширине шва.
- СП 71.13330.2017 «Изоляционные и отделочные покрытия».
- СП 28.13330.2017 «Защита строительных конструкций от коррозии».
- СП 70.13330.2012 «Несущие и ограждающие конструкции».
- ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия».
- Технический паспорт и сертификаты на жгут Вилатерм.
