Природа явления
Линейное расширение трубопровода — следствие физики: при нагреве материал удлиняется, при охлаждении укорачивается. Для стальных и полимерных труб этот эффект ощутим на протяжённых участках: чем длиннее труба и чем больше перепад температур, тем значительнее перемещение конца трубы.
Если трубопровод жёстко зажат в грунте или конструкции, удлинение превращается в усилие, которое стремится разорвать стыки, сдвинуть опоры и деформировать сам трубопровод.
Справочные данные
Согласно практике проектирования бесканальных теплосетей, расчёты ведут с учётом линейного расширения труб — 1365 мм на 1000 м — и коэффициента расчёта компенсации 1,2.
| Параметр | Значение |
|---|---|
| Линейное расширение | 1365 мм на 1000 м |
| Коэффициент компенсации | 1,2 |
| Нормативный документ | СП 41-105-2002 |
Последствия без компенсации
- Разрыв стыков и соединений;
- смещение и разрушение опор;
- деформация трубопровода из-за трения о грунт;
- сокращение срока службы всей системы.
Способы компенсации
Компенсацию обеспечивают конструктивными решениями: компенсаторами, П-образными участками, а также упругими прокладками в зонах подвижек. В бесканальной прокладке широко применяют компенсационные маты из вспененного полиэтилена, которые работают как упругий слой.
Пример. Теплотрасса большой протяжённости: маты укладывают в зонах, где труба меняет длину, обеспечивая упругий контакт с основанием и снижая трение о грунт.
Роль матов

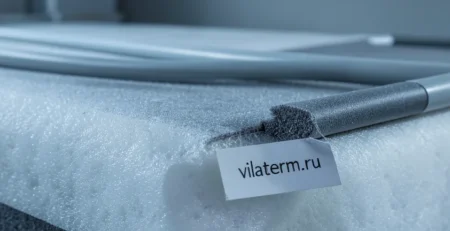

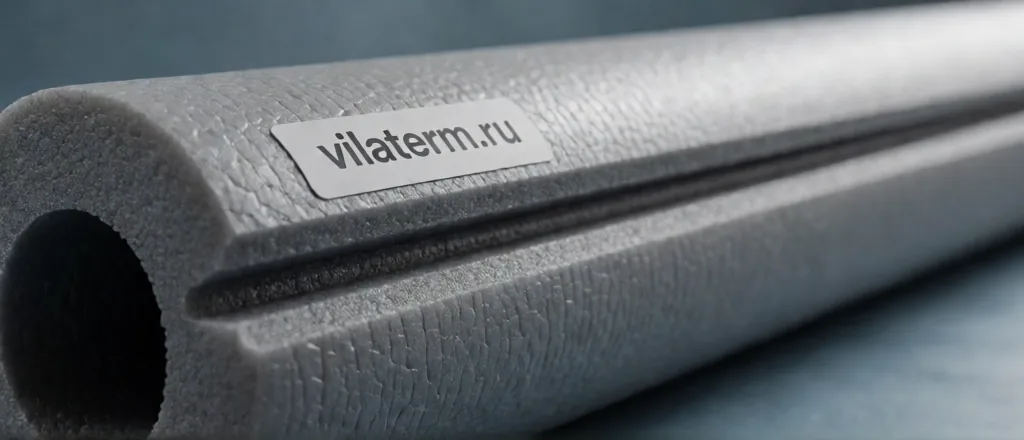

Маты из вспененного полиэтилена сочетают две функции: компенсацию подвижек и защиту от трения о грунт. Их упругая деформация позволяет конструкции «дышать» без разрушения, а обязательность применения в трубопроводах большого диаметра обусловлена большим коэффициентом расширения.
Факторы, усиливающие расширение
Величина линейного расширения зависит от длины участка и перепада температур. Чем длиннее труба и чем выше температура носителя, тем больше перемещение. Для протяжённых теплотрасс этот эффект особенно ощутим.
| Фактор | Влияние |
|---|---|
| Длина участка | Больше суммарное удлинение |
| Перепад температур | Больше амплитуда перемещения |
| Диаметр трубы | Косвенно влияет на требования к компенсации |
| Закрепление | Жёсткое зажатие превращает удлинение в усилие |
Комплексное решение
На практике компенсацию обеспечивают сочетанием мер: расчёт по СП 41-105-2002, применение компенсационных элементов и упругих прокладок из вспененного полиэтилена. Такой подход снимает напряжения и защищает конструкцию от деформаций, а трубу — от трения о грунт.
На заметку. Компенсация — это не «дополнительная опция», а условие работоспособности протяжённых трубопроводов. Пренебрежение расчётом приводит к разрывам стыков и разрушению опор.
Пример расчёта для участка
Рассмотрим, как расчётное перемещение превращается в конкретную цифру. Это помогает понять масштаб явления.
Пример. Участок теплотрассы длиной 500 м. Нормативное линейное расширение — 1365 мм на 1000 м, значит на 500 м приходится около 683 мм. С коэффициентом компенсации 1,2 расчётное перемещение — около 819 мм. Именно эту величину должны воспринять компенсационные элементы.
| Длина | Расширение (без коэффициента) |
|---|---|
| 100 м | ~137 мм |
| 500 м | ~683 мм |
| 1000 м | 1365 мм |
Практический вывод
Даже на относительно коротких участках перемещения измеряются сантиметрами. Без компенсации эти подвижки разрушают узел. Поэтому расчёт — обязательный этап проектирования, а компенсационные маты — рабочий инструмент, позволяющий конструкции безопасно менять размеры.
На заметку. Значения в таблице приведены для иллюстрации порядка величин; точный расчёт выполняют по проекту с учётом фактических условий эксплуатации.
Практические выводы
Линейное расширение — объективное свойство любого трубопровода, и с ним нельзя «договориться». Задача проектировщика — не устранить явление, а грамотно его компенсировать.
- Определите расчётное перемещение участка.
- Заложите компенсационные элементы и упругие прокладки.
- Учтите коэффициент компенсации 1,2 в расчёте.
- Для больших диаметров обязательно используйте маты.
Грамотная компенсация снимает напряжения в конструкции, защищает трубу от трения о грунт и продлевает срок службы теплотрассы. Ошибка же в расчёте оборачивается разрывами стыков и смещением опор — то есть затратами, многократно превышающими стоимость компенсационных элементов.
Частые вопросы
Удлинение трубы при нагреве и укорочение при охлаждении.
1365 мм на 1000 м и коэффициент 1,2 по СП 41-105-2002.
Компенсаторы, П-образные участки, упругие прокладки (маты).
Для компенсации подвижек и защиты трубы от трения о грунт.
- СП 124.13330.2012 «Тепловые сети».
- СП 41-105-2002 «Проектирование и строительство тепловых сетей бесканальной прокладки».
- СП 22.13330.2016 «Основания зданий и сооружений».
- Технический паспорт и сертификаты на компенсационные маты Вилатерм.
