Проблема подвижек труб
Трубы в процессе эксплуатации испытывают трение о грунт, что часто приводит к деформациям, а также нарушению целостности трубопровода. При нагреве труба удлиняется, при остывании — укорачивается, и без компенсации эти подвижки разрушают конструкцию.
Роль матов

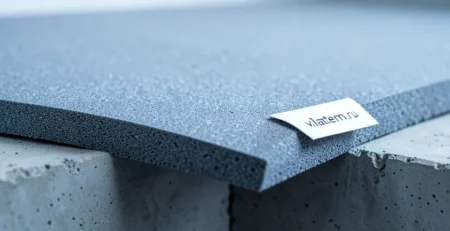

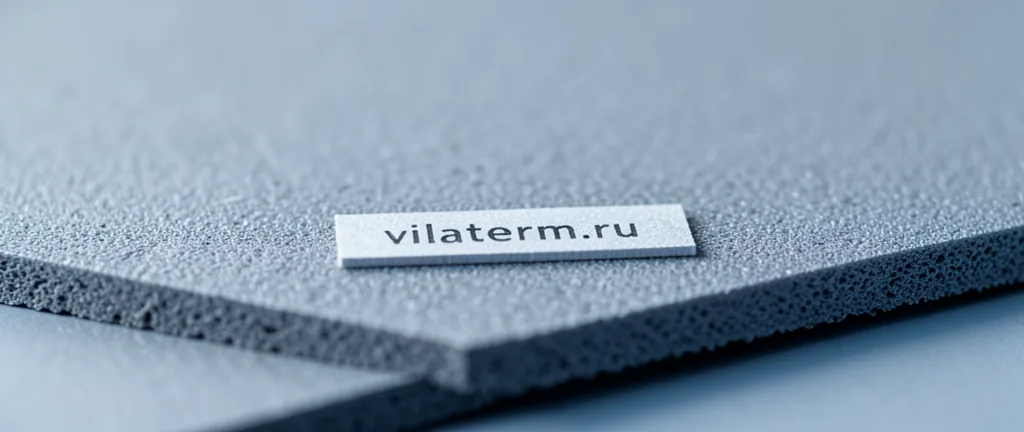

Компенсационные маты из химически вспененного полиэтилена обязательны к применению в трубопроводах большого диаметра из-за большого коэффициента расширения. Материал работает как упругая прокладка: принимает подвижки и защищает трубу от трения.
Трубы большого диаметра
Чем больше диаметр, тем больше абсолютное удлинение при нагреве. Для крупных трубопроводов компенсация становится не «опцией», а условием работоспособности. Именно поэтому маты закладывают в проект заранее.
| Диаметр | Подход к компенсации |
|---|---|
| Малый | Меньшие перемещения, решение по проекту |
| Большой | Маты обязательны из-за большого расширения |
Расчёт по СП 41-105-2002
Расчёты согласно СП 41-105-2002 ведут с учётом линейного расширения труб — 1365 мм на 1000 м — и коэффициента расчёта компенсации 1,2. Толщину мата подбирают так, чтобы он воспринял расчётное перемещение в упругой зоне.
Пример. Участок 1000 м: нормативное расширение 1365 мм, с коэффициентом 1,2 — около 1638 мм. Это перемещение распределяют по компенсационным элементам, подбирая толщину матов.
Монтаж и контроль
- Раскроить мат по месту.
- Уложить в зоне компенсации с перекрытием.
- Исключить разрывы и защемления.
- Проверить непрерывность прокладки и соответствие проекту.

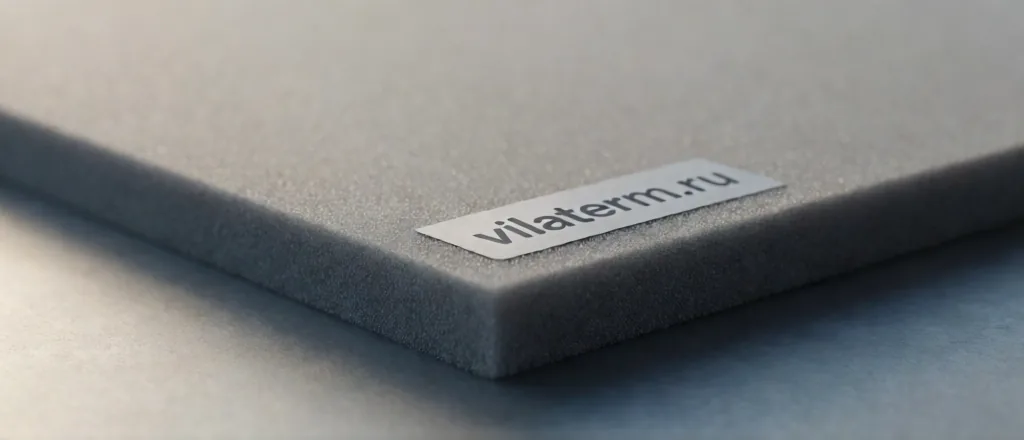

Почему именно вспененный полиэтилен
Для компенсационных прокладок важна упругая деформация: материал должен многократно воспринимать подвижки, возвращаясь к исходной форме. Вспененный полиэтилен обладает этим свойством, влагостоек и не гниёт в грунте.
| Свойство | Роль |
|---|---|
| Упругая деформация | Восприятие подвижек без разрушения |
| Влагостойкость | Работа в грунте без потери свойств |
| Морозостойкость | Работа при низких температурах |
| Прочность | Сохраняет форму под нагрузкой |
Маты и другие решения
Компенсацию можно обеспечивать разными способами: конструктивными компенсаторами, специальными участками, упругими прокладками. Маты из вспененного полиэтилена удобны тем, что сочетают компенсацию с защитой от трения о грунт и легко монтируются в зонах подвижек.
Пример. Прокладка теплотрассы: в зонах, где труба меняет длину, укладывают маты. При нагреве труба удлиняется, мат принимает перемещение, а грунт не «держит» трубу жёстко.
Как определить толщину мата
Толщину мата подбирают по расчётному перемещению трубопровода. Слишком тонкий мат сомнётся и не обеспечит компенсацию; избыточный — удорожит узел без пользы. Ориентир расчёта — линейное расширение 1365 мм на 1000 м и коэффициент 1,2.
| Фактор | Учёт |
|---|---|
| Длина участка | Больше длина — больше перемещение |
| Перепад температур | Определяет амплитуду |
| Коэффициент 1,2 | Запас по расчёту |
| Диаметр трубы | Влияет на абсолютное удлинение |
Правила укладки
- Раскроить мат по размеру зоны компенсации.
- Уложить с перекрытием, исключая разрывы.
- Обеспечить плотный контакт с трубой без защемления.
- Проверить непрерывность до обратной засыпки.
Особое внимание — участкам, где трубопровод меняет направление или проходит через конструкцию: именно там подвижки максимальны, и качество укладки мата определяет долговечность узла.
Практические выводы
Компенсационные маты для трубопроводов — решение, которое на первый взгляд кажется второстепенным, но определяет долговечность всей теплотрассы. Их ключевое свойство — упругая деформация, а ключевой расчётный ориентир — линейное расширение по СП 41-105-2002.
- Оцените расчётное перемещение трубопровода.
- Подберите толщину мата так, чтобы он работал в упругой зоне.
- Уложите с перекрытием, без разрывов и защемлений.
- Проверьте непрерывность прокладки до засыпки.
Для трубопроводов большого диаметра маты обязательны из-за большого коэффициента расширения. Пренебрежение этим требованием приводит к деформациям, разрывам стыков и преждевременному выходу системы из строя. Поэтому компенсацию закладывают в проект заранее, а не устраняют последствия.
Частые вопросы
Для компенсации температурных подвижек и защиты трубы от трения о грунт.
Из-за большого коэффициента линейного расширения.
По СП 41-105-2002: 1365 мм на 1000 м, коэффициент 1,2.
По расчётному перемещению, чтобы материал работал в упругой зоне.
- СП 124.13330.2012 «Тепловые сети».
- СП 41-105-2002 «Проектирование и строительство тепловых сетей бесканальной прокладки».
- СП 22.13330.2016 «Основания зданий и сооружений».
- Технический паспорт и сертификаты на компенсационные маты Вилатерм.
