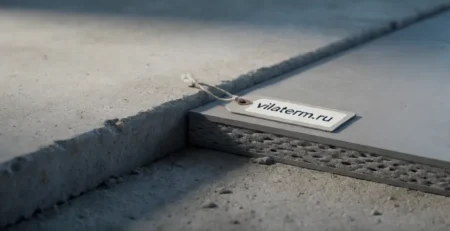

Что такое деформационный шов
Деформационный шов — конструктивный элемент бетонной или железобетонной конструкции, предназначенный для компенсации деформации в результате температурного расширения тела бетона, сейсмической активности или усыхания бетона. Если шов не заделать правильно, конструкция теряет герметичность: появляются продувания, протечки, коррозия арматуры.
Заделать шов своими руками реально, если соблюдать технологию: подготовить поверхность, правильно подобрать диаметр уплотнителя и аккуратно заполнить шов герметиком. Именно на этих трёх этапах совершается большинство ошибок.
Инструмент и материалы
| Позиция | Назначение |
|---|---|

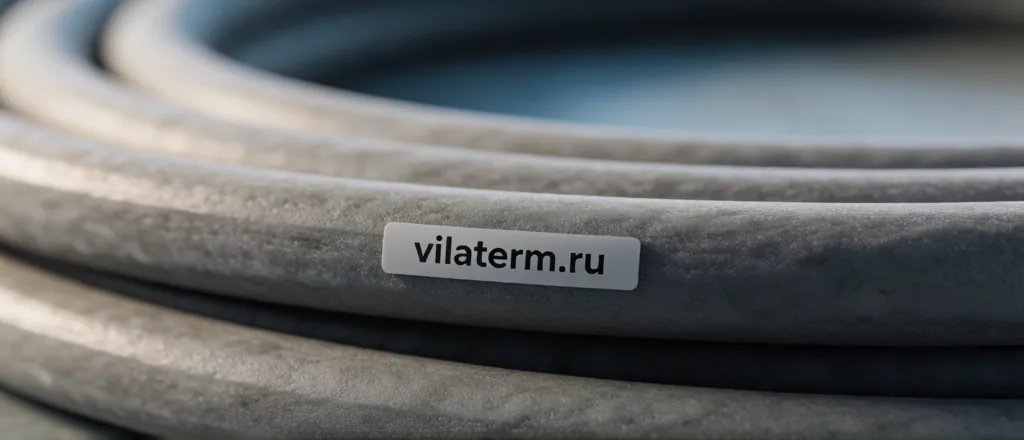

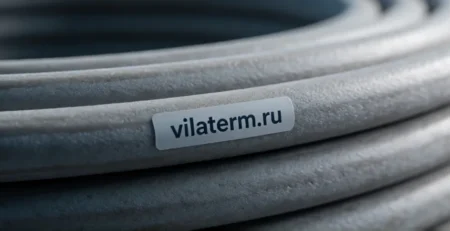

| Шнур Вилатерм | Уплотнитель нужного диаметра |
| Полиуретановый герметик | Герметизация и защита от УФ |
| Шпатель | Выравнивание герметика |
| Средства очистки | Удаление пыли и мусора |
| Инструмент для ввода | Укладка шнура в глубокий шов |
Подготовка шва
Шов очищают от мусора и пыли, удаляют рыхлые и разрушенные фрагменты. Если в шве есть старая жёсткая заделка, её необходимо удалить полностью: новый эластичный узел не будет работать поверх жёсткого основания.
Специальная обработка поверхности для самого шнура не требуется — он удерживается за счёт обжатия. Но чистота важна для адгезии герметика: на пыльном или влажном основании он держится хуже.
Подбор диаметра шнура
Базовое правило: сечение шнура принимают примерно на 20 % больше ширины шва. Это обеспечивает обжатие более 25 %, при котором материал удерживается в шве и работает как уплотнитель.
| Ширина шва | Ориентировочное сечение |
|---|---|
| 10 мм | ~12 мм |
| 20 мм | ~25 мм |
| 30 мм, неровный | 40/15 (пустотелый) |
| 50 мм, подвижки | 60/40 (пустотелый) |
Порядок работ
- Очистите шов от мусора и пыли.
- Подберите диаметр шнура (+20 % к ширине шва).
- Уложите шнур плотно, без разрывов, с обжатием.
- Заполните шов полиуретановым герметиком, выровняйте.
- Дайте составу полимеризоваться по инструкции изготовителя.
Пример. Деформационный шов шириной 20 мм: укладывают полнотелый шнур около 25 мм, затем заполняют шов полиуретановым герметиком. Узел герметичен и рассчитан на срок от 20 лет.
Что нельзя делать
- Заделывать шов жёстким раствором «наглухо» — он не компенсирует подвижки и трескается.
- Укладывать шнур без обжатия — уплотнение не работает.
- Оставлять открытый полиэтилен под солнцем — материал стареет.
- Наносить герметик на влажное основание — падает адгезия.
Почему шов раскрывается
Деформационный шов раскрывается по естественным причинам: температурное расширение, усадка бетона, осадка конструкции. Заделать шов «намертво» нельзя — он должен оставаться подвижным. Задача — уплотнить и герметизировать, сохранив эластичность узла.
| Причина | Характер |
|---|---|
| Температурное расширение | Сезонное, обратимое |
| Усадка бетона | В первые годы эксплуатации |
| Осадка конструкции | Зависит от основания |
| Сейсмика | Для сейсмоопасных районов |
Материалы узла

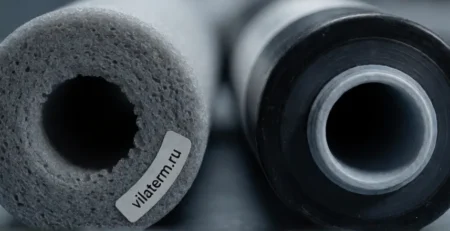

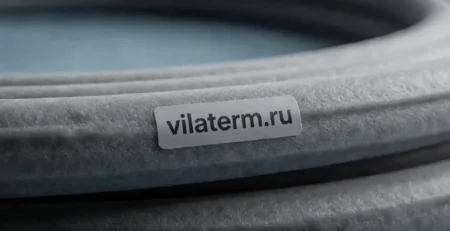

Узел состоит из двух материалов: уплотнительного шнура (задаёт геометрию и компенсирует подвижки) и полиуретанового герметика (герметизирует и защищает от УФ). Полиэтилен химически совместим с полиуретаном и обладает высокой адгезией к нему, поэтому узел работает как единое целое.
Долговечность
Пример. Правильно заделанный шов служит от 20 лет и более. Полиуретановый герметик стоек к ультрафиолету и осадкам, а также морозостоек, что позволяет применять узел в любых климатических зонах России.
- Очистите шов.
- Уложите шнур с обжатием (+20 % к ширине).
- Заполните шов герметиком.
- Дайте составу полимеризоваться и проверьте узел.
Практический вывод
Заделать деформационный шов правильно — значит сохранить его подвижность и обеспечить герметичность. Жёсткая заделка эту задачу не решает: она трескается при подвижках.
- Удалите мусор и старую жёсткую заделку.
- Подберите шнур (+20 % к ширине шва).
- Уложите с обжатием, без разрывов.
- Заполните шов полиуретановым герметиком.
- Проверьте непрерывность и геометрию узла.
Такой узел служит от 20 лет и более, устойчив к температурным изменениям и атмосферным воздействиям. Простая технология при аккуратном исполнении даёт результат, сопоставимый с работой подрядчика.
Частые вопросы
Шнур сохраняет эластичность в диапазоне −40…+60 °C, но условия нанесения герметика уточняйте у изготовителя.
Обычным острым инструментом; подрезают по месту.
Ориентируйтесь на максимальную ширину и выбирайте пустотелое исполнение.
При корректном исполнении — от 20 лет и более.
- СП 71.13330.2017 «Изоляционные и отделочные покрытия».
- СП 28.13330.2017 «Защита строительных конструкций от коррозии».
- СП 70.13330.2012 «Несущие и ограждающие конструкции».
- ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия».
- Технический паспорт и сертификаты на материалы Вилатерм.
